支撐單元

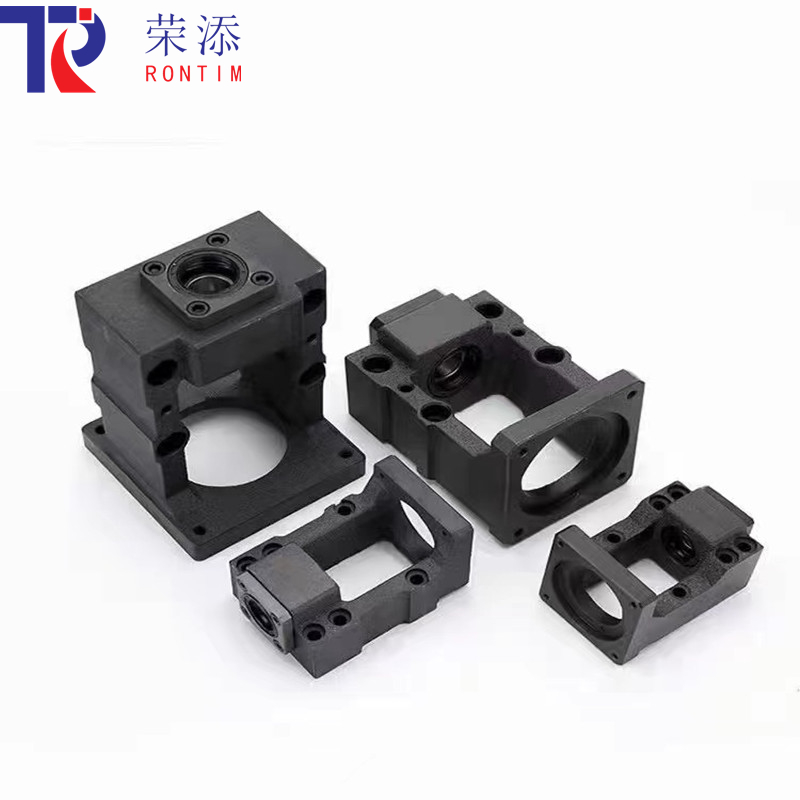

滾珠絲桿支撐座

    產品型號:

    產品尺寸:

    產品分類:支撐單元

    上架時間:2023-03-06 23:07:35

    產品描述:支撐座是連接絲桿和電機的軸承固定座,是對標準滾珠螺桿的軸端成品,預備了標準化的支撐單元EK、EF型,對一般滾珠螺桿預備了標準的支撐單元BK、BF型?!ぁぁ?..

  • 在線訂購

支撐座是連接絲桿和電機的軸承固定座,是對標準滾珠螺桿的軸端成品,預備了標準化的支撐單元EK、EF型,對一般滾珠螺桿預備了標準的支撐單元BK、BF型。固定側的支撐單元裝有經預壓調整的JIS5級的角接觸軸承。特別是在EK6、8的超小型式中,裝有為超小型滾珠螺桿所開發的接觸角45°的超小型角接觸球軸承,能獲得高剛性、高精度的穩定的回轉性能。 支撐側的支撐單元使用深溝球軸承。支撐單元EK、BK型的內部軸承中裝入了適量的鋰皂基潤滑脂,用特殊密封墊圈進行密封,能直接安裝,長期使用。

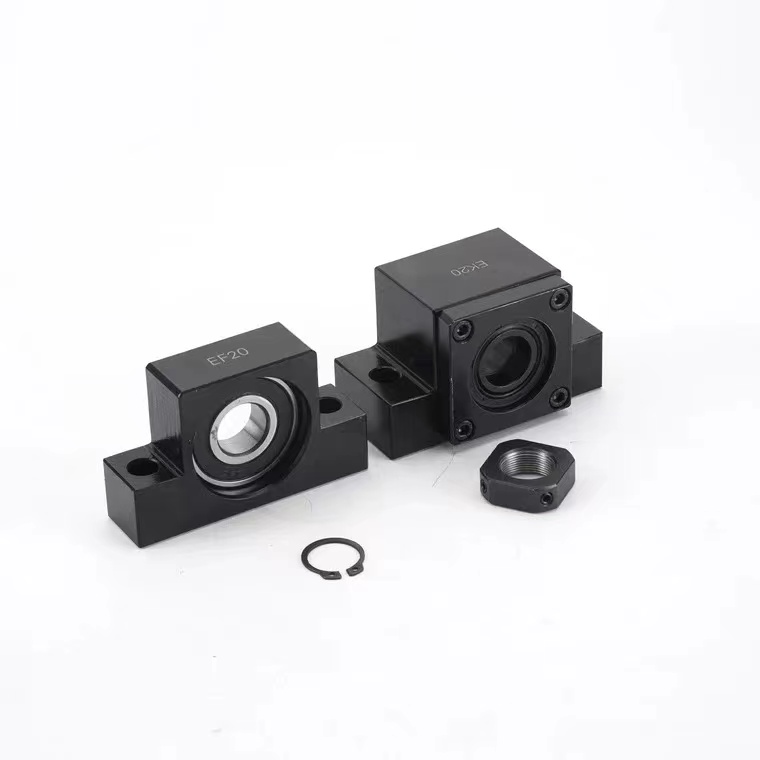

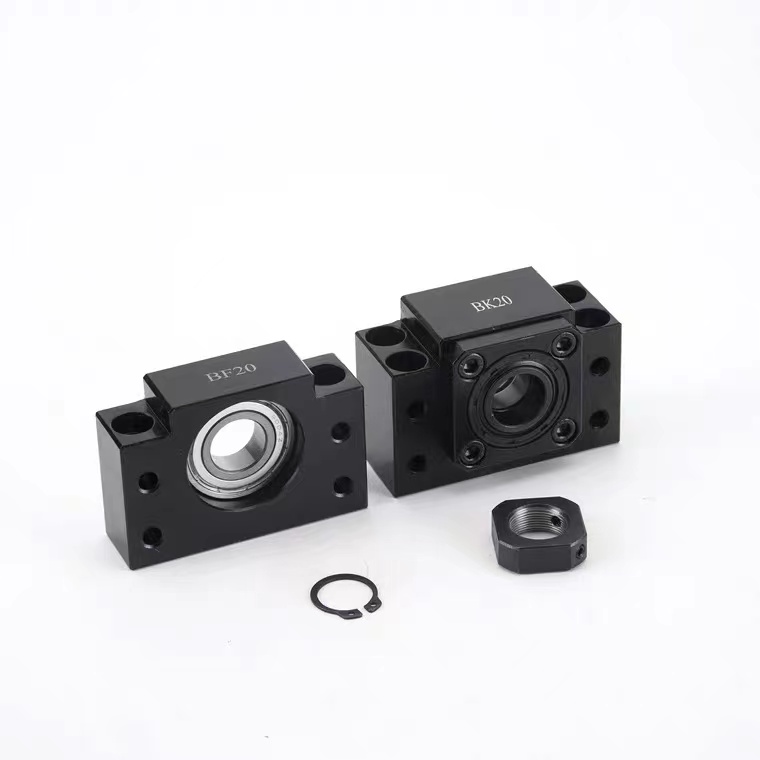

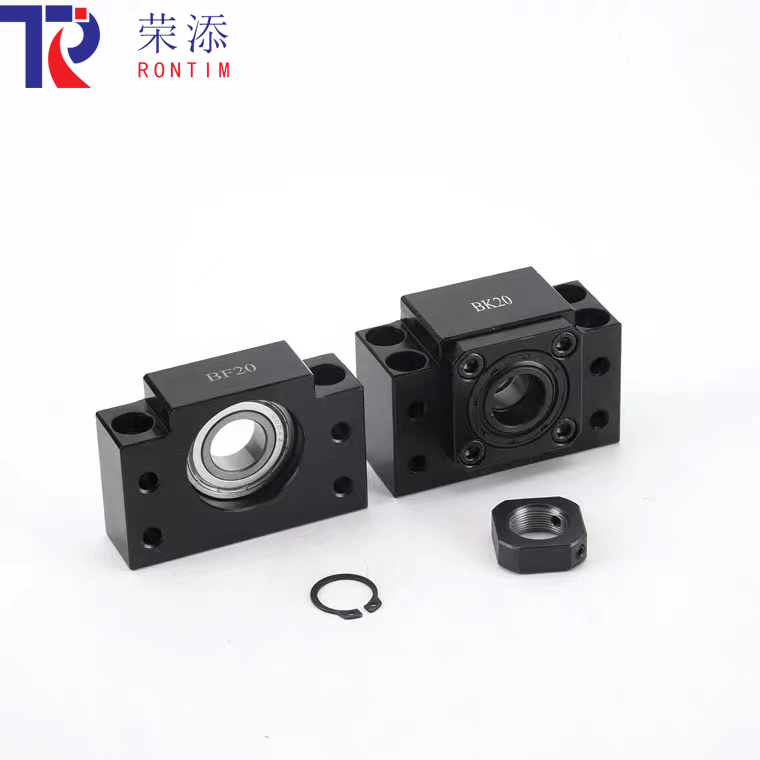

EK+EFBK+BF

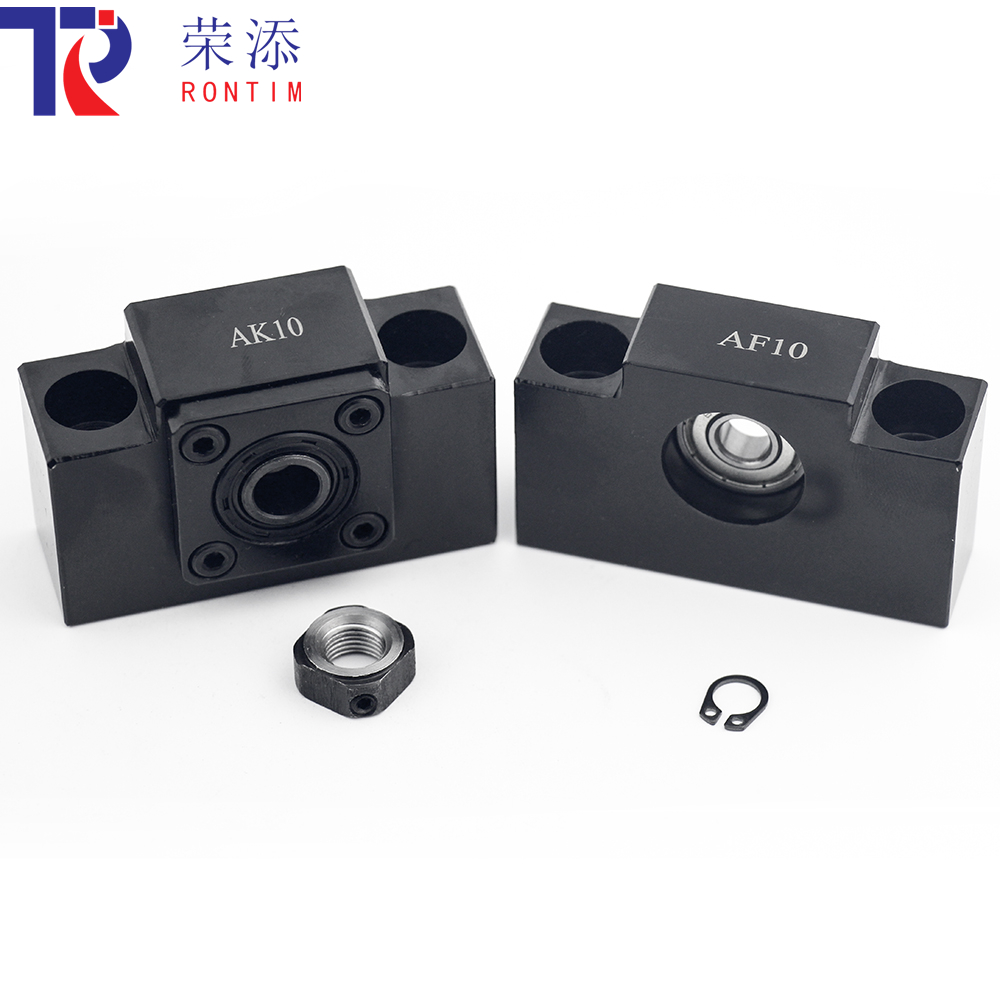

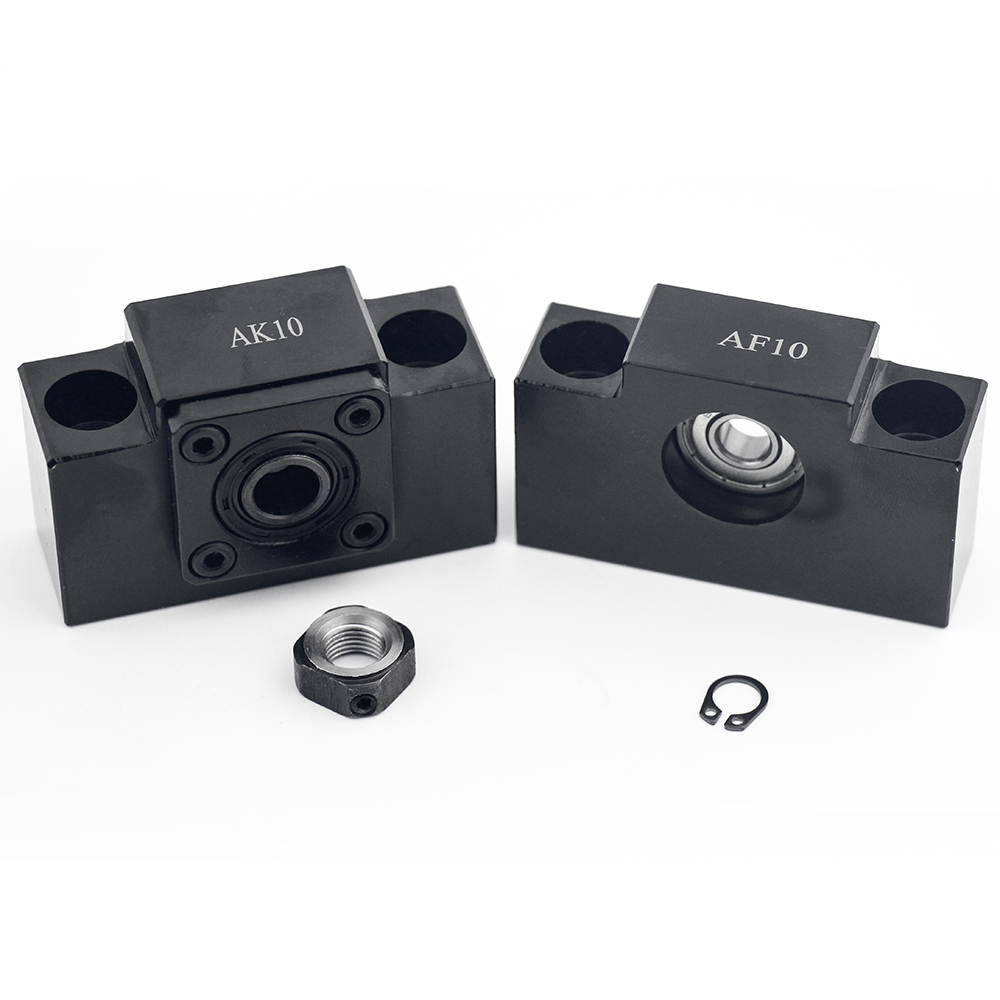

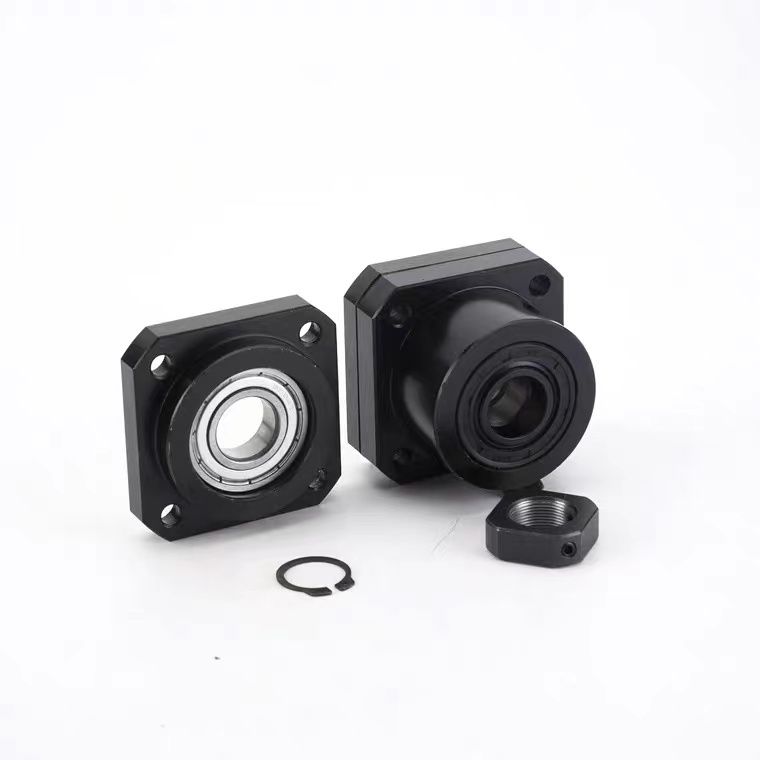

AK+AFFK+FF





簡介

支撐座作為傳遞交叉支撐所受各種靜、動載荷和支承交叉支撐組成的關鍵零部件,在安裝和使用的時候具有以下特點:

(1)最佳軸承的采用

考慮到與滾珠絲桿在剛性上的均衡,使用高剛性低扭矩的角接觸軸承(接觸角30°、自由組合)。同時,超小型支撐單元EK6、8裝有為超小型滾珠螺桿所開發的超小型角接觸球軸承。這種軸承接觸角是45°,球徑小、球數多,是具有高剛性、高精度的超小型角接觸球軸承,能獲得穩定的回轉性能。

(2)支撐單元的形狀

支撐單元有角型和圓型系列,可根據用途選擇。

(3)小型且安裝簡便

支撐單元是考慮了安裝周圍空間的、小體積的設計。同時,裝入了經過調整預壓的軸承,交貨后就可直接進行裝配,既降低了裝配工時,又可提高裝配精度。

分類

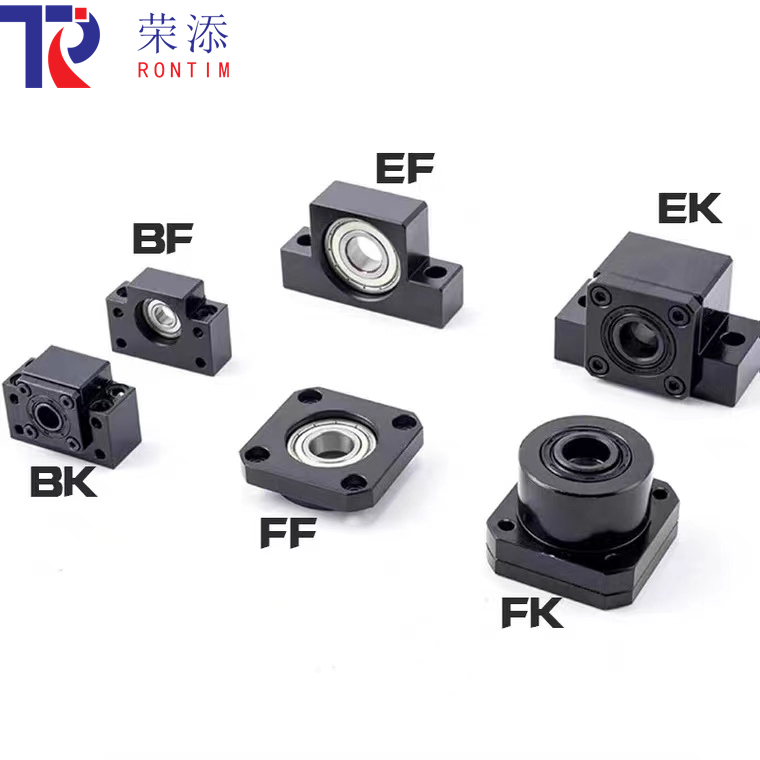

支撐座的種類主要有:

1. 絲桿支撐座-FK

標準支撐座,規格與THK相同,為滾珠絲桿兩側專用支撐座;

2. 重負荷支撐座-WBK

標準支撐座,規格與NSK相同,為滾珠絲桿兩側專用重負荷型支撐座;

3. 螺母支座-MGD

滾珠絲桿用的標準螺母支撐座;

4. 螺帽支座-MC

滾珠絲桿用的標準螺母支撐座;

5. 鎖固螺帽(RN)

標準支撐座,規格與THK相同,為滾珠絲桿兩側專用支撐座;

6. 絲桿支撐座-AK

標準支撐座,規格與THK相同,為滾珠絲桿兩側專用支撐座;

7. 絲桿支撐座-EK

標準支撐座,規格與THK相同,為滾珠絲桿兩側專用支撐座;

8. 絲桿支撐座-BK

標準品絲桿支撐座,規格與THK相同,為滾珠絲桿兩側專用支撐座。

安裝步驟

安裝支撐座

(1)將固定側安裝到螺桿上;(2)將固定側插入,擰緊鎖緊螺帽,用墊塊和內六角固定螺栓將其固定;(3)支撐側軸承用止動環固定到螺桿軸上,并裝入支撐側支撐座。 (注1:請勿將支撐單元拆解;注2:螺桿軸插入支撐單元時,注意請不要將油密封墊片的凸緣球翻;注3:用內六角固定螺栓壓緊墊塊時,為防止松弛請將內六角固定螺栓涂上粘結劑后再擰緊)

工作臺程基座上的安裝

(1)使用支座把滾珠螺桿螺帽安裝在工作臺時,將螺帽插入支座并暫時擰緊;(2)將固定側暫時擰緊到基座上。(這時,請將工作臺靠近固定側支撐單元并對準軸中心,調整工作臺使基能平滑移動;以固定側為基準時,請調整滾珠螺桿螺帽與工作臺或支座內之間保持一定間隙;以工作臺為基準時,用薄墊片調整(角型支撐單元用)、或?qū)⒙菝蓖獗砻媾c安裝部內面之間留一定間隙(圓型支撐座用)進行調整);(3)將工作臺靠近固定側支撐單元,并對準軸中心,使工作臺往返數次,一直調整到螺帽整個行程都能平滑運動,并暫時將支撐座擰緊在基座上。

確認精度

用千分表一邊測試滾珠螺桿軸端的擺動及軸向間隙,一邊按順序完全擰緊滾珠螺桿的螺帽、螺帽支座、固定側、支撐側。

與馬達的連接

(1)將馬達支座安裝到基座上;(2)用聯軸節將將馬達與滾珠螺桿連接起來。(注意安裝精度);(3)請注意進行充分的試車運行。
