滾珠絲桿支撐座和電機座的安裝介紹

發布時間:2021-10-02 17:10:08

 滾珠絲桿支撐座是支撐連接絲桿和電機的軸承支撐座,支撐座一般分:固定側(后加K表示如BK12)和支撐單元裝(用F表示如BF12),滾珠絲桿支撐座固定側裝有角接觸球軸承(如EK、BK、FK),能獲得高剛性、高精度的穩定的回轉性能,支撐側的支撐單元使用深溝球軸承。固定側的內部軸承中裝入了適量的鋰皂基潤滑脂,用特殊密封墊圈進行密封,能直接安裝,長期使用。


      怎樣才是安裝好滾珠絲桿支撐座呢?深圳市漢工精密科技有限公司就來跟大家說一下安裝支撐座的步驟。



安裝步驟一:安裝滾珠絲桿固定端



1、不可拆開滾珠絲桿支撐座

2、置入滾珠絲桿至支撐座時要小心避免刮傷油封外唇

3、置入滾珠絲桿支撐座固定端后,使用內六角螺絲及銅墊片將螺帽鎖上


4、組裝支撐端軸承至絲桿本體,并以彈性扣環鎖上,將組裝好的部分放至支撐端外殼



安裝步驟二:安裝至滑臺及基座


1、將工作臺與滾珠螺桿的連接塊用螺絲暫時固定,將支撐座的固定端暫時固定在基座,往固定端移動滑臺使螺桿置中,調整螺絲的中心點使滑臺的移動滑順。

2、當使用到支撐座的固定端為參考點時,調整螺絲與滑臺之前,或是螺絲與連接塊內部的間隙。當使用到支撐座的固定端為參考時,高速支撐座的軸高。(支撐座是方形式的)

3、將支撐端移動滑臺使螺桿置中,調整螺絲的中心點,往左往右移動數次以檢查滑臺的移動是否滑順,在暫時將系統固定在基座上。



安裝步驟三:確定精度及最后緊配


確定螺桿末端及軸的間隙符合公差之后,最后將滑臺、連接塊、固定端與支撐端鎖緊固定。



安裝步驟四:與馬達之聯結


1、在基座裝上馬達固定端

2、以聯軸器聯結馬達及螺桿(注意:確定安裝精度)

3、安裝后馬達運轉測試


只要大家安裝正確的步驟安裝支撐座,那基本上是沒什么問題了。

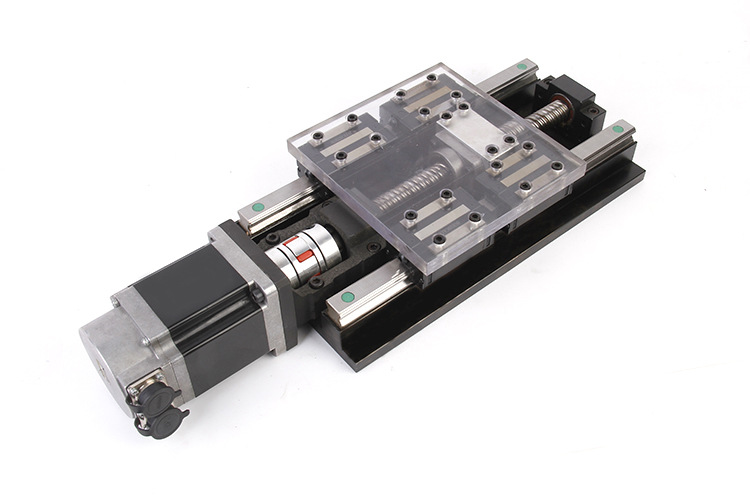

方法二:直接采用電機座安裝!


現在很多客戶也直接采用了電機座,這樣就節省了很多時間, 安裝更方便!

注:電機座內集成了軸承,讓電機軸和絲桿軸同心度更高!
