鍍鉻是在金屬表面鍍一層金屬鉻。而發(fā)黑是讓金屬表面氧化一層致密的氧化層。雖然二者都有防腐作用，但方法、效果、成本都大相徑庭。

鍍鉻工藝種類眾多，按其用途可作如下分類。
①防護(hù)一裝飾性鍍鉻 防護(hù)一裝飾性鍍鉻俗稱裝飾鉻，鍍層較薄，光亮美麗，通常作為多層
電鍍的最外層，為達(dá)到防護(hù)目的，在鋅基或鋼鐵基體上必須先鍍足夠厚的中間層，然后在光亮的中間層上鍍以0．25～0．5μm的薄層鉻。常用的工藝有Cu/Ni/Cr、Ni/Cu/Ni/Cr、Cu—Sn/Cr等。經(jīng)過拋光的制品表面鍍裝飾鉻后，可以獲得銀藍(lán)色的鏡面光澤。在大氣中經(jīng)久不變色。這類鍍層廣泛用于汽車、自行車、縫紉機(jī)、鐘表、儀器儀表、日用五金等零部件的防護(hù)與裝飾。經(jīng)過拋光的裝飾鉻層對(duì)光有很高的反射能力，可用作反光鏡。
在多層鎳上鍍微孔或微裂紋鉻，是降低鍍層總厚度，獲得高耐蝕性防護(hù)一裝飾體系的重要途徑，也是現(xiàn)代電鍍工藝的發(fā)展方向。
②鍍硬鉻（耐磨鉻） 鍍層具有極高的硬度和耐磨性，可延長(zhǎng)工件使用壽命，如切削及拉拔工具，各種材料的壓制模及鑄模、軸承、軸、量規(guī)、齒輪等，還可用來修復(fù)被磨損零件的尺寸公差。鍍硬鉻的厚度一般為5～50μm，也可根據(jù)需要而定，有的高達(dá)200～800μm。鋼鐵零件鍍硬鉻不需要中間鍍層，如對(duì)耐蝕性有特殊要求，也可采用不同的中間鍍層。
③鍍?nèi)榘足t鍍鉻層呈乳白色，光澤度低、韌性好、孔隙低、色澤柔和，硬度比硬鉻和裝飾鉻低，但耐蝕性高，所以常用于量具和儀器面板。為提高其硬度，在乳白色鍍層表面可再鍍覆一層硬鉻，即所謂雙層鉻鍍層，兼有乳白鍍鉻層和硬鉻鍍層的特點(diǎn)，多用于鍍覆既要求耐磨又要求耐腐蝕的零件。
④鍍松孔鉻（多孔鉻） 是利用鉻層本身具有細(xì)致裂紋的特點(diǎn)，在鍍硬鉻后再進(jìn)行機(jī)械、化學(xué)或電化學(xué)松孔處理，使裂紋網(wǎng)進(jìn)一步加深、加寬。使鉻層表面遍布著較寬的溝紋，不僅具有耐磨鉻的特點(diǎn)，而且能有效地儲(chǔ)存潤(rùn)滑介質(zhì)，防止無潤(rùn)滑運(yùn)轉(zhuǎn)，提高工件表面抗摩擦和磨損能力。常用于受重壓的滑動(dòng)摩擦件表面的鍍覆，如內(nèi)燃機(jī)汽缸筒內(nèi)腔、活塞環(huán)等。
⑤鍍黑鉻黑鉻鍍層色黑具有均勻的光澤，裝飾性好，具有良好消光性；硬度較高（130～350HV），在相同厚度下耐磨性比光亮鎳高2～3倍；其抗蝕性與普通鍍鉻相同，主要取決于中間層的厚度。耐熱性好，在300℃以下不會(huì)變色。黑鉻層可以直接鍍覆在鐵、銅、鎳及不銹鋼表面，為提高抗蝕性及裝飾作用，也可用銅、鎳或銅錫合金作底層，在其表面上鍍黑鉻鍍層。黑鉻鍍層常用于鍍覆航空儀表及光學(xué)儀器的零部件、太陽(yáng)能吸收板及日用品的防護(hù)與裝飾。

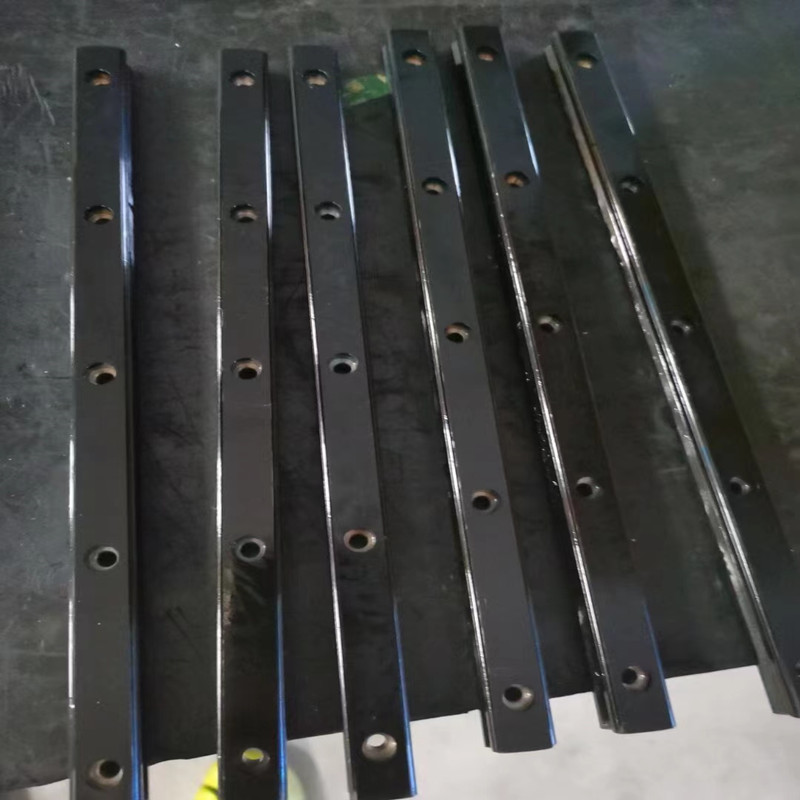

發(fā)黑是化學(xué)表面處理的一種常用手段，原理是使金屬表面產(chǎn)生一層氧化膜，以隔絕空氣，達(dá)到防銹目的。外觀要求不高時(shí)可以采用發(fā)黑處理，鋼制件的表面發(fā)黑處理，也有被稱之為發(fā)藍(lán)的。
