KBS 提供的超級直線軸承符合直線運動軸承的新標準。這種超級直線軸承的額定載荷為原來的 3 倍，移動壽命為常規直線
軸承壽命的 27 倍。同時，KBS 超級直線軸承的自動調整功能可以節約您的安裝時間并通過降低軸和滾珠之間的摩擦延長其移動壽命。超級直線軸承是為滿足所有用戶的需求而設計的，它可以用于自動化設備、工業機器、電氣設備、測量儀器等。KBS 超級直線軸承不僅可以縮減您的成本損耗，同時也可以提高您機器的性能。

超級直線軸承特征
額定載荷更高

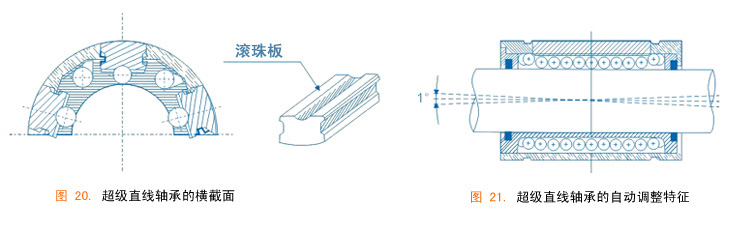

    設計獨特的滾珠板由淬硬鋼制成，精密的溝槽稍微大于滾珠的尺寸，從而使?jié)L珠與滾珠板之間的接觸面積增大。并且這種設計方式的軸
承具有 3 倍于常規直線軸承的額定載荷。
自動調整
    滾珠板為凸形，所以可以在中央提供轉軸點，轉軸點可以使軸承自動調整0.5°。軸承的這種自動調整能力消除了所有由不精確的機械加工、安裝故障或軸的偏移導致產生邊緣壓力的可能性。
運行壽命更長
    KBS 超級直線軸承的額定載荷為原來的三倍，運行壽命為常規直線軸承壽命的 27 倍。
運動平滑無聲
    由于保持器和外套筒設計獨特，超級直線軸承的運動非常平滑。保持器和外套筒由工程聚合物制成，工程聚合物的重量輕、摩擦小，并且磨損阻力小。因此，確保了超級直線軸承平滑地運動。
間隙和調整
    超級直線軸承的滾珠板設計用于外套筒中。這使得滾珠和軸之間的間隙可以通過使用間隙調整軸承箱進行調整，從而使其適應最佳的應用環境。
可互換性
    超級直線軸承設計可以完全與常規直線軸承互換使用。

    成本效率
更低的成本
    自動調整功能可以補償基點不精確的機械加工，所以可以節約您的安裝時間，同時也可以降低您的成本。
更高的額定載荷和更長的移動壽命
    相比同樣尺寸的常規直線軸承，超級直線軸承會提供更高的額定載荷和更長的運行壽命。
縮減材料成本
    超級直線軸承的額定載荷更高，從而可以使用更小的組件，并且可以縮減材料成本。
能源節約
    超級直線軸承的設計重量輕、慣性低，并且摩擦小。所以移動部件可以在較低的驅動功率下以較高的速度運行。

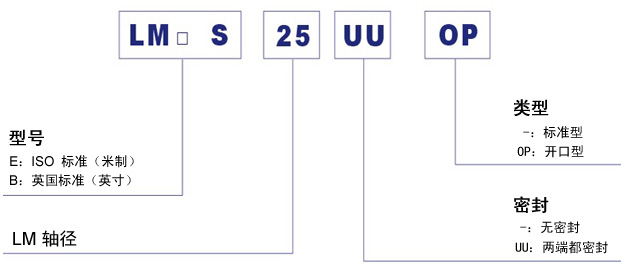

超級直線軸承的部件編號符號如下：


     超級直線軸承的額定載荷與載荷方向、循環滾珠的定向以及軸的硬度都影響軸承的運行壽命。
基本額定動載荷和移動壽命
    超級直線軸承的運行壽命主要由軸的質量決定?；绢~定動載荷是在正常條件下，超級直線軸承在運行 50 千米以后達到的 90％ 可靠性的條件下可以持續施加在超級直線軸承上的最大載荷。超級直線軸承的標稱運行壽命可通過如下等式計算。

  事實上，其他因素也會影響軸承的運行壽命，如下所示：

  通過以上等式，當行程和頻率為常量時，軸承的運行壽命可以用以下等式進行計算：

計算示例
    施加的最大載荷和運行壽命為選擇合適尺寸的超級直線軸承最重要的因素。以下為計算預期運行壽命的一些計算示例，您可以據此選擇一個合適尺寸的超級直線軸承。
——工作條件——
 · 施加載荷 ：250N（P）
 · 行程 ：0.250米（Ls）
 · 每分鐘行程數 ：60（Nr）
 · 軸硬度 ：HRC 60（hr＝1.0）
 · 運行速度 ：

其他因素（fc、ft）看作 1.0

預期的壽命的計算：
    假設基本額定動載荷的基礎壽命為 50 千米，所有其他因素都為 1.0，選擇您可以預期壽命的超級直線軸承的尺寸。例如在上述工作條件下的 LMES20UU 即可如下進行計算：

選擇一個適當?shù)某壷本€軸承

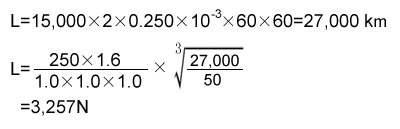

   假設我們設計的壽命為 15,000 小時：

   因此，適合上述條件的超級直線軸承為 LMES25UU，此型號的基本額定動載荷為 3,800N。

    為使 KBS 超級直線軸承的性能最優化，需要使用高精度的軸和軸承箱。
軸承箱
    超級直線軸承的應用需要使用軸承箱，并且軸承箱內徑的公差將會影響軸承的壽命以及應用的精確度。請參見表 9 和表 10 。

軸
    由于 KBS 超級直線軸承中的滾珠作為滾動元件直接運行于軸的表面，所以軸的硬度、表面加工以及軸的公差都會顯著影響超級直線軸承的移動性能。
軸必須具備以下條件：
 1) 硬度
    硬度必須為 HRC 58 至 64。
    軸的硬度低于 HRC 58 會導致移動壽命以及允許的載荷降低。
2) 表面加工
   為確保平滑運行，表面加工必須為 1.6S 或更好。
3) 公差
   推薦的軸徑正確公差如表 9 和表 10 中所示。
配合
   推薦的超級直線軸承和軸之間的裝配如表 9 和表 10 所示。
   請注意當軸承箱內徑公差為 H7 時，米制類型的外套筒的兩端都為牢配合。
