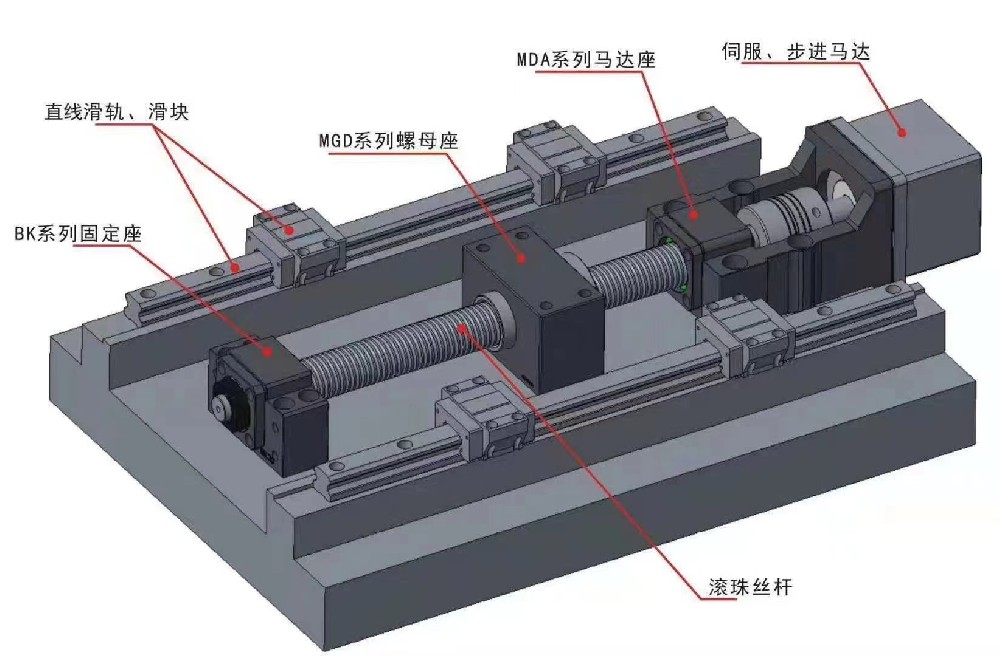

滾珠絲桿電機座最佳拍檔——導軌的四大基礎知識點

一導軌的類型

1、按工作性質

主運動導軌：動導軌座主運動，導軌副間的相對速度較高?！　?/span>

進給運動導軌：動導軌作進給運動，導軌副之間的相對運動速度低?！　?/span>

移置導軌：只用于調整部件之間的相對位置，在加工時沒有相對運動，例如車床尾架用的導軌。

2按摩擦性質

滑動摩擦導軌：是指導軌副工作面之間的摩擦性質為滑動摩擦的導軌。如：混合摩擦導軌、邊界摩擦導軌、液體動壓導軌、液體靜壓導軌。

滾動摩擦導軌：是指導軌副工作面之間有滾動體，使兩導軌面之間為滾動摩擦的導軌。如：滾珠導軌、滾柱導軌、滾針導軌。

3按受力情況

開式導軌：指依靠外載荷和部件自重，使兩導軌面在全長上保持貼合的導軌。　　

閉式導軌：指用壓板作為輔助導軌面保證主導軌面貼合的導軌。

4按運動軌跡

圓周運動導軌：導軌副的相對運動軌跡為一圓，如立式車床的花盤和底座導軌。　　

直線運動導軌：導軌副的相對運動軌跡為一直線。如普通車床的溜板和床身導軌。

二導軌的潤滑

1導軌潤滑劑的作用

（1）使導軌盡量在接近液體摩擦狀態下工作，以減小摩擦阻力，降低驅動功率，提高效率。

（2）避免低速重載下發生爬行現象，并減少振動。

（3）減少導軌磨損，防止導軌腐蝕。流動的潤滑油還可以起到?jīng)_洗作用。

（4）降低高速時摩擦熱，減少熱變形。

2機床導軌潤滑油的選擇

根據經驗及數據，選用機床導軌潤滑油時主要考慮下列因素。

（1）既作液壓介質又作導軌油的潤滑油。根據不同類型的機床導軌的需要，可選同時用作液壓介質的導軌潤滑油，既要滿足導軌的要求，又是滿足液壓系統的要求。

（2）按滑動速度和平均壓力來選擇黏度。

（3）根據國內外機床導軌潤滑實際應用來選擇。

三導軌的防護

1導軌的防護作用

導軌的防護能夠防止或減少導軌副磨損，延長導軌壽命。

2導軌的防護方法

常用防護方法是使用防護罩。防護罩有專門廠家生產，可以外購。

比如：在進行切削時，鐵屑、冷卻液很多，極易進入導軌，增大導軌磨損；鐵屑大時，把工作臺抬起影響導軌精度，所以通常采用鋼板伸縮式防護罩。

四應用

導軌主要用于直線往復運動場合，擁有比直線軸承更高的額定負載， 同時可以承擔一定的扭矩，可在高負載的情況下實現高精度的直線運動高效耐用。如：用在自動化、機器人、機床、電器設備等等。
